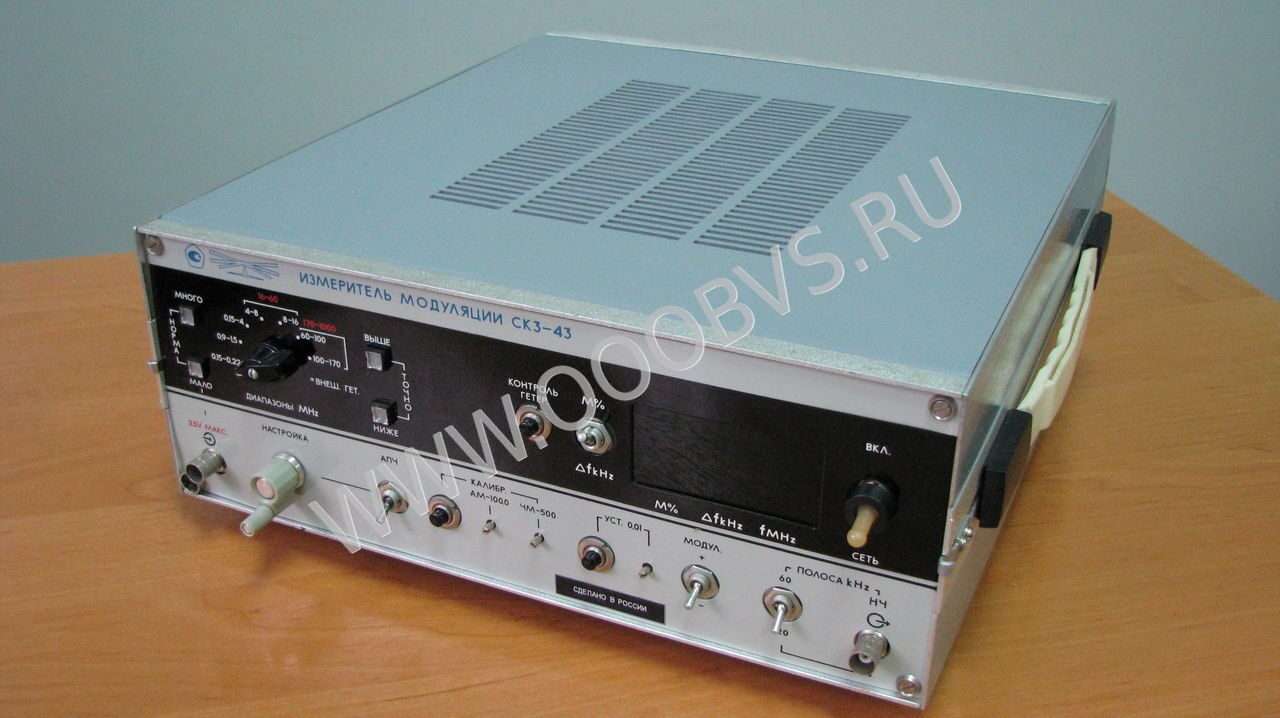

 СК3-43 измеритель модуляции вычислительный ФОТО СК3-43 измеритель модуляции вычислительный ФОТО

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ СК3-43

Измеритель СК3-43 предназначен для измерения модуляционных параметров сигналов аппаратуры связи. Наличие цифрового отсчета измеряемых величин, автоматическая подстройка частоты гетеродина и установка ее по встроенному частотомеру значительно сокращает время измерения.

Благодаря автоматической стабилизации уровня входного напряжения в широком динамическом диапазоне, малым искажениям, вносимым трактом прибора в измеряемый сигнал при демодуляции, можно с высокой точностью проводить анализ огибающей сигнала с помощью внешних приборов-анализаторов спектра, ИНИ, осциллографов, подключаемых к НЧ-выходу.

Наличие переключаемой полосы частоты тракта НЧ позволяет анализировать сигнал при оптимальном соотношении сигнал/шум. Преселекция входного сигнала в режиме апериодического входа обеспечивает измерения коэффициента AM при наличии гармоник несущей частоты.

РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ СК3-43

- температура окружающего воздуха от -10 до +50ºС;
- относительная влажность воздуха до 98% при температуре 293 К (25ºС);
- напряжение сети 220±22 В, с частотой 50±0,5 Гц

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЯ СК3-43

Диапазон частот входного сигнала
- в режиме измерения девиации частоты
- в режиме измерения амплитудной модуляции

4 - 1000 МГц
0,15 – 500 МГц
Диапазон напряжений входного сигнала
- в диапазоне частот 0,15 - 4 МГц и 250 - 500 МГц МГц
- в диапазоне частот 4 - 250 МГц
- в диапазоне частот 500 - 1000 МГц

50 мВ
30 мВ
300 мВ
Диапазон модулирующих частот СК3-43 0,03 - 60 кГц
Пределы измерения девиации частоты 1 - 500 кГц
Основная погрешность измерения девиации частоты не более ±2%
Коэффициент гармоник огибающей, вносимых прибором в сигнал модуляции при измерении девиации частоты:
- в диапазоне модулирующих частот до 30 кГц
- в диапазоне модулирующих частот до 100 кГц
- в диапазоне модулирующих частот до 150 кГц
- в диапазоне модулирующих частот до 500 кГц


не более 0,2 %
не более 0,5 %
не более 1%
не более 2%
Пределы измерения коэффициента амплитудной модуляции 1 - 100 %
Основная погрешность измерения коэффициента амплитудной модуляции ±25
Коэффициент гармоник огибающей, вносимых прибором в сигнал модуляции при измерении коэффициента амплитудной модуляции
- при коэффициенте АМ 30%
- при коэффициенте АМ 90%


не более 0,5 %
не более 1,0 %
Потребляемая мощность не более 15 В·А
Габаритные размеры СК3-43 355х140х500 мм
Масса СК3-43 не более 9,5 кг
