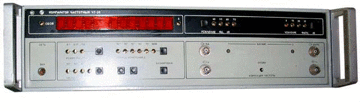

Ч7-39 компаратор частотный фото

НАЗНАЧЕНИЕ КОМПАРАТОРА Ч7-39

Компаратор Ч7-39 предназначен для измерения действительного значения в отклонения частоты, спектральной плотности мощности фазовых шумов синусоидальных сигналов в диапазоне 1 - 50 МГц.
Используется в службе единого времени и частоты при периодической поверке, приемосдаточных испытаниях, регулировке и исследовании кварцевых генераторов и квантовых стандартов частоты.
Работа основана на переносе информации о фазе исследуемого и образцового сигнала на низкую промежуточную частоту путем преобразования частоты с помощью смесителей и общего гетеродина и измерении разности фаз цифровым устройством.
Встроенный цифровой измеритель способен передавать информацию в КОП.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПАРАТОРА Ч7-39

Частота входных сигналов:
- с внутренним гетеродином
- с внешнем гетеродином


1, 5, 10 МГц
1-50 МГц

Уровень входных сигналов

0,5 - 1,5 В
(R н=100 Ом).

Нестабильность частоты:
- за 1 с
- за 10 с
- за 100 с


7*10-13
5*10-14
8*10-15

Уровень эквивалентного фазового шума

130 дБ/Гц
(20 Гц - 20 кГц)

Питание

220 В, 50 Гц

Потребляемая мощность

80 В·А

Габариты Ч7-39

160х480х555 мм

Масса Ч7-39

26 кг
