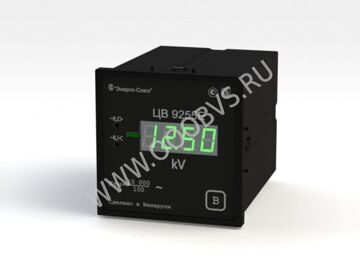

Цифровой измерительный преобразователь напряжения переменного тока ЦВ 9255 фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЦВ 9255

Преобразователи измерительные цифровые напряжения переменного тока ЦВ 9255 предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве с учетом коэффициента трансформации первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Предназначены для включения непосредственно или через измерительные трансформаторы напряжения.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦВ 9255

Диапазон измерения преобразуемого входного сигнала, В Номинальное значение преобразуемого входного сигнала Uн, В Частота преобразуемого входного сигнала, Гц
0 – 125
0 – 250
0 – 400
0 – 500
75 – 125
100
250
400
500
100
45 – 55



Диапазон изменения выходного сигнала, мА Диапазон сопротивления нагрузки, кОм
0 – 5.0 0 – 3.0
4.0 – 20.0 0 – 0.5



Цвет индикаторов (без указания в заказе - зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, % ±0.5
Допускаемый ток, коммутируемый каждым реле, А 0.3
Допускаемое напряжение, коммутируемое каждым реле, В 250
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока 220 ±22 В частотой 50 Гц;
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В;
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
- от измерительной цепи напряжением от 75 до 125 В.
Мощность, потребляемая от:
- измерительной цепи, не более, В·А 0.5
- источника питания, не более, В·А 6.0
Габаритные размеры:
- для ЦВ 9255Е, мм 98x98x138
- для ЦВ 9255Р, мм 120х120х138
Масса не более, кг 1.0
Диапазон рабочих температур, °C от -40 до +50

При заказе необходимо указать: тип, конструктивное исполнение измерительного преобразователя, пятиразрядный цифровой код, определяющий диапазон измерения входного сигнала, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу и вариант питания.

При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.
