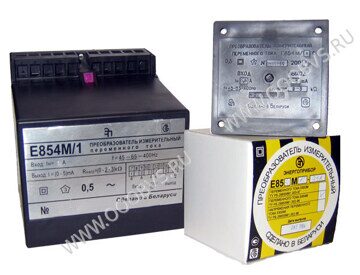

  Измерительный преобразователь переменного тока Е854 М ФОТО

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е854 М

Измерительные преобразователи предназначены для линейного преобразования действующего(среднеквадратичного) значения переменного тока в унифицированный электрический сигнал постоянного тока. Информацию несет среднее значение выходного сигнала.
Область применения: АСУ ТП энергоемких объектов, для контроля параметров электрических сетей.

По пожеланиям потребителей для стесненных условий эксплуатации были разработаны модификации наиболее массовых типов преобразователей переменного тока Е854 М в малогабаритных корпусах. Этим изделиям были присвоены модификации Е854 М/…С

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е854 М

Тип и модификация Диапазон преобразуемого входного сигнала Сопротивление нагрузки Диапазон выходного сигнала
Е854 М/1
Е854 М/1С
0 - 0,5 А
0 - 1,0 А
0 - 2,5 А
0 - 5,0 А
0 - 3 кОм 0 - 5 мА
Е854 М/2
Е854 М/2С
0 - 0,5 А
0 - 1,0 А
0 - 2,5 А
0 - 5,0 А
0 - 0,5 кОм 4 - 20 мА





Температурный диапазон от -30ºС до +60ºС
Пределы допускаемой основной погрешности ±0,5 %
Перегрузочная способность по току от 200 % до 2000 %
Мощность потребляемая от источника питания не более 4 В·А
Время установления выходного сигнала при скачкообразном изменении сигнала от начального до любого значения внутри диапазона измерения не более 0,5 с
Габаритные размеры
 - Е854 М
 - Е854 М/С

110x120x125 мм
80x80x80 мм
Масса
 - Е854 М
 - Е854 М/С

0,7 кг
0,5 к
