Ф4103-М1 измеритель сопротивления заземления

Измеритель сопротивления заземления Ф4103; Ф 4103; Ф-4103; измеритель Ф4103; Ф 4103; Ф-4103; купить измеритель Ф4103; Ф 4103; Ф-4103; купить дешевле Ф4103; Ф 4103; Ф-4103; измеритель сопротивления Ф4103; Ф 4103; Ф-4103; назначение измерителя Ф4103; Ф 4103; Ф-4103; технические характеристики Ф4103; Ф 4103; Ф-4103

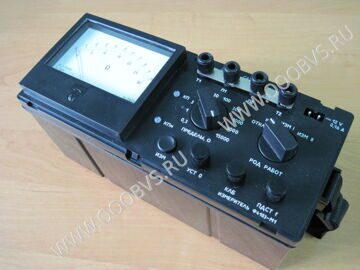

Измеритель сопротивления заземления Ф4103-М1  фото Измеритель сопротивления заземления Ф4103-М1  фото

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ Ф4103

Измеритель сопротивления заземления Ф4103-М1 предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов). Работой АЦП и реализацией функций измерителя управляет микроконтроллер по установленной программе. При этом обеспечивается автоматический выбор единиц измерений сопротивления (мОм, Ом, кОм), хранение в памяти результатов предыдущих пятидесяти измерений, индикация превышения уровня помех и допустимого сопротивления вспомогательных электродов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЯ Ф4103

Диапазоны измерений и допустимые значения сопротивления потенциальных и токовых электродов приведены ниже:

Диапазон измерений, Ом Диапазон допускаемых значений сопротивления электродов, кОм
потенциальных токовых
Rп1,Rп2 или их суммарное сопротивление (Rп1+Rп2) Rт1, Rт2 или их суммарное сопротивление (Rт1+ Rт2)
0-0,3; 0-1 0-2 0-1
0-3; 0-10 0-6 0-3
0-30; 0-100; 0-300;
0-1000; 0-3000; 0-15000
0-12 0-6
Примечание. Rт1, Rт2, Rп1, Rп2 условные обозначения сопротивлений электродов, подключаемых к соответствующим зажимам.



Частота измерительного тока в пределах от 265 Гц до 310 Гц.
Электропитание измерителя. от девяти элементов 373, А373 (R20, LR20) или от внешнего источника постоянного тока напряжением от 11,5 В до 15 В
Ток потребления от источника питания не более 160 мА
Условия эксплуатации:
- температура окружающего воздуха
- относительная влажность воздуха

от минус 25 °С до плюс 55 °С
до 90 % при температуре плюс 30 °С
Масса измерителя не более 2,2 кг
Габаритные размеры 305х125х155 мм



Комплект принадлежностей П4126М2 к прибору Ф4103-М1

Комплект принадлежностей П4126М2 кприбору Ф4103-М1 предназначен для проведения измерений прибором Ф4103-М1 и другими аналогичными измерительными приборами.

Состоит из штырей, катушек с проводом, рычага и насадки.

Габаритные размеры, мм – 603х145х138.
Масса, кг, – 5,9.
