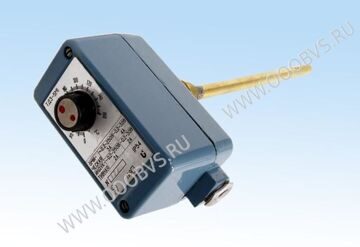

Устройство терморегулирующее дилатометрическое электрическое ТДЭ фото

НАЗНАЧЕНИЕ ФИЛЬТРА ТДЭ

Устройство терморегулирующее дилатометрическое электрическое ТДЭ предназначено для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6.4 МПа. Диапазон регулирования температур (-60 ... +400) °С. Применяется во всех отраслях промышленности. Принцип действия ТДЭ основан на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды. Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.

ТДЭ состоит из следующих основных узлов:
 - дилатометрического элемента;
 - контактного устройства;
 - узла настройки задания.

Устройства терморегулирующие ТДЭ выпускаются трёх модификаций в зависимости от диапазона регулирования температур: ТДЭ-4М1. ТДЭ-5М1 и ТДЭ-7М1.

Максимальная коммутируемая мощность 300 В·А. число срабатываний 60000;при коммутируемой мощности 70 В А. число срабатываний 200000. дифференциал прибора не более 8°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТДЭ

Наименование ТДЭ-4М1 ТДЭ-5М1 ТДЭ-7М1
Диапазон регулируемых температур -60...+100°С 10...-160°С 100...400°С
Допустимая основная погрешность срабатывания по шкале заданий 2,5 % 2,5 % 2,5 %
Диапазон дифференциала 2,5°С 2,5°С 2,5°С
Длина чувствительного элемента 247 мм 347 мм
Допустимая толщина изоляции 50 мм 150 мм
Степень защиты IP54
