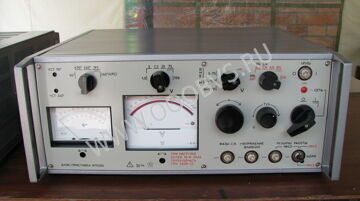

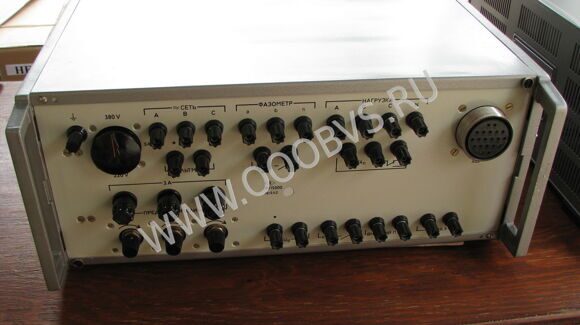

 Фото ФП5000 блок - приставка для ЭУ5001   Фото ФП5000 блок - приставка для ЭУ5001

Технические данные измерителя напряжения электромагнитной системы, встраиваемого в блок ФП5000

Характеристика

Значение

Конечные значения диапазонов измерений,

1,5; 3; 7,5; 30; 75; 150

Предел допускаемой вариации показаний, %

±1,0

Предел допускаемой основной погрешности, %

±1,5

Остаточное отклонение указателя от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удалённой от неё отметки шкалы, мм, не превышает

1,5

Рабочее положение шкалы

вертикальное

Предел допускаемой дополнительной погрешности, вызванной отклонением от вертикального положения в любом направлении на 5°, %

±1,5

Время установления показаний, не превышает, с.

4

Переброс указателя за установившееся отклонение, % от длины шкалы, не превышает

25

Технические данные измерителя угла сдвига фаз, встроенного в блок ФП5000

Характеристика

Значение

Конечные значения диапазонов измерений,…°

90

360

Предел допускаемой основной погрешности в диапазоне токов от 0,3 до 30А, напряжений от 3 до 150В, при синусоидальной форме кривой тока и напряжения с коэффициентом искажения кривой не более 5%, равны, …°

±10

±10

Предел допускаемой вариации показаний,…°

±10

±10

Остаточное отклонение указателя от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удалённой от неё отметки шкалы, мм, не превышает

2

Рабочее положение шкалы

вертикальное

Предел допускаемой дополнительной погрешности, вызванной отклонением от вертикального положения в любом направлении на 5°, …°, не превышает

±10

±10

Время установления показаний, не превышает, с.

4

Переброс указателя за установившееся отклонение, % от длины шкалы, не превышает

25

Габаритные размеры блока ФП5000, мм, не более

500х220х520

Масса блока ФП5000, кг, не более:

29
