Е859ЭС-Ц цифровой измерительный преобразователь активной мощности трехфазного тока

Главная » Каталог » Преобразователи тока измерительные » Е859ЭС-Ц цифровой измерительный преобразователь активной мощности трехфазного тока

Цифровой измерительный преобразователь активной мощности трехфазного тока Е859ЭС-Ц; Е 859ЭС-Ц: Е-859ЭС-Ц; преобразователь тока Е 859-ЭС-Ц; Е-859-ЭС-Ц: Е-859-ЭС-Ц; купить преобразователь Е859 ЭС-Ц; Е 859 ЭС-Ц: Е-859 ЭС-Ц; купить дешевле Е859ЭС-Ц; Е 859ЭС-Ц: Е-859ЭС-Ц; цена преобразователя Е859-ЭС-Ц; Е 859-ЭС-Ц: Е-859-ЭС-Ц; описание Е859 ЭС-Ц; Е 859 ЭС-Ц: Е-859 ЭС-Ц; назначение Е859ЭС-Ц; Е 859ЭС-Ц: Е-859ЭС-Ц; технические характеристики Е859ЭС-Ц; Е 859ЭС-Ц: Е-859ЭС-Ц

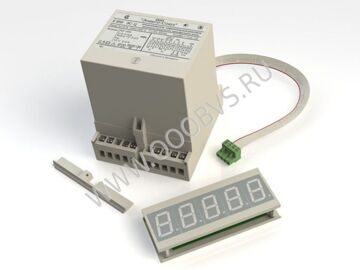

Цифровой измерительный преобразователь активной мощности трехфазного тока Е859ЭС-Ц фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е859ЭС-Ц

Преобразователи измерительные цифровые активной мощности трехфазного тока Е 859ЭС-Ц предназначены для линейного преобразования входного сигнала активной мощности трехфазного тока в цифровой код, передачи результатов преобразования с использованием порта RS-485, отображения результатов измерения на выносном пятиразрядном показывающем устройстве, а также для преобразования входного сигнала в унифицированный выходной сигнал постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: измерительные преобразователи могут применяться для контроля активной мощности трехфазного тока в электрических системах и установках, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности, устанавливаться на диспетчерских щитах для отображения измеряемой информации.

Предназначены для включения непосредственно или через измерительные трансформаторы тока и напряжения.

Расстояние удаления показывающего устройства от измерительного прибора до 3 метров. По отдельному заказу может быть увеличено.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е859ЭС-Ц

Тип и модификация Наличие Питание
RS-485 Выносного индикатора Аналового выхода
Е 859/1ЭС-Ц да да нет 220 В 50 Гц
Е 859/2ЭС-Ц да нет
Е 859/3ЭС-Ц нет да
Е 859/4ЭС-Ц да да да
Е 859/5ЭС-Ц да нет
Е 859/6ЭС-Ц нет да
Е 859/7ЭС-Ц да да нет изм. цепь
Е 859/8ЭС-Ц да нет
Е 859/9ЭС-Ц нет да
Е 859/10ЭС-Ц да да да
Е 859/11ЭС-Ц да нет
Е 859/12ЭС-Ц нет да



Параметры преобразуемого входного сигнала
Ток IA = IC, А Напряжение UAB, UBC, UCA, В cos φ Частота, Гц Питание
Диапазон преобр. Номинальное значение, Iн Диапазон преобразования Номинальное значение, Uн Номинальное значение
0-1.0
0-5.0
1.0
5.0
0-120
0-264
0-456
100
220
380
плюс 1
и
минус 1
45-55 220 В 50 Гц
80-120
176-274
100
220
изм. цепь



Диапазон изменения выходного аналового сигнала, мА Диапазон изменения коэффициента мощности cos φ Диапазон сопротивления нагрузки, кОм
±5.0 плюс 1-0-минус 1-0 -плюс 1 от 0 до 3.0
0-2.5-5.0
4.0-12.0-20.0 от 0 до 0.5
0-5.0 плюс 1-0 от 0 до 3.0
4.0-20.0 от 0 до 0.5



Цвет индикаторов (без указания в заказе - зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, % ±0.5
Мощность, потребляемая от:
- измерительной цепи, не более:
- для каждой последовательности цепи, В·А 0.2
- для параллельных цепей с питанием от цепи входного сигнала:
- от  фаз А и С, В·А 10.0
- от фазы В, В·А 0.2
- для каждой параллельной цепи с питанием от сети переменного тока, В·А 0.2
- источника питания, не более, В·А 10.0
Габаритные размеры не более:
- для измерительного преобразователя, мм 110x125x132
- для внешнего показывающего устройства, мм 130х60х30
Масса не более:
- для измерительного преобразователя, кг 1.5
- для внешнего показывающего устройства, кг 0.4
Диапазон рабочих температур, °C от -30 до +55

При заказе необходимо указывать тип, модификацию, номинальные значения тока и напряжения входного сигнала, диапазон изменения выходного аналогового сигнала (для измерительных преобразователей, имеющих аналоговый выход), коэффициент трансформации измерительного трансформатора (для измерительных преобразователей, имеющих порт для связи с показывающим устройством и предназначенных для подключения через измерительный трансформатор). Если заказываемый измерительный преобразователь должен иметь встроенный источник для питания показывающего устройства, то дополнительно необходимо указать «5 В».
