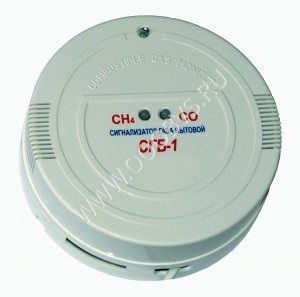

  сигнализатор газа бытовой СГБ-1 фото

НАЗНАЧЕНИЕ СИГНАЛИЗАТОРА СГБ-1

Сигнализатор предназначен для автоматического непрерывного контроля объемной доли окиси углерода и природного газа по ГОСТ 5542-87 и выдачи сигнализации о превышении установленных уровней содержания контролируемого компонента в воздухе коммунально-бытовых и бытовых помещений, не имеющих взрывоопасных зон по ПУЭ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ СГБ-1

 - температура окружающего воздуха от 1 до 40 °С;
 - относительная влажность воздуха до 98 % при температуре 25 °С;
 - атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.);
 - отсутствие в воздухе выделений фтора, хлора, серы, фосфора, сурьмы, мышьяка, тетраэтилсвинца и их соединений, а также взвешенных твердых частиц (пыли) свыше предельно допустимых норм, установленных для атмосферного воздуха населенных мест.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СГБ-1

Конструкция сигнализаторов СГБ-1 при срабатывании сигнализации о загазованности обеспечивает коммутацию внешних электрических цепей переменного (до 250 В, 2,5А) и постоянного (до 30В, 2,5 А) тока нормально-открытыми и нормально-закрытыми контактами реле.

Сигнализаторы СГБ-1 содержат источник постоянного тока номинальным напряжением 24 В для управления (через контакты реле, работающего в импульсном режиме) электромагнитным импульсным клапаном.

Характеристики Значения
Время прогрева сигнализатора, мин., не более 5
Уровень звукового давления при выдачи сигнала по оси звукоизлучателя на расстоянии 1 м, дБ, не менее 60
Габаритные размеры сигнализатора СГБ-1, мм, не более:
- диаметр 135
- толщина 50
Средняя наработка на отказ, ч, не менее 50000
Полный средний срок службы, лет, не менее 10
Электропитание газоанализаторов осуществляется:
- основное от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 1) Гц
- резервное от внешнего источника постоянного тока напряжением (12,0 ± 1,2) В
Переход с основного на резервное питание автоматический



Характеристики Значения
СГБ-1-2, СГБ-1-2Б, СГБ-1-4,01, СГБ-1-4,01Б, СГБ-1-4,02, СГБ-1-4,02Б, СГБ-1,5, СГБ-1-5Б, СГБ-1-5,01Б СГБ-1-7, СГБ-1-7Б
Масса, кг, не более 0,5 0,5
Мощность, потребляемая от сети 220 В, 50 Гц, В·А, не более:
- в дежурном режиме 6 5,5
- в режиме тревоги 6,5 6
Ток, потребляемый от внешнего источника резервного питания, А, не более:
- в дежурном режиме 0,06 0,06
- в режиме тревоги 0,1 0,11



Условное обозначение исполнения Контролируемые компоненты и номинальное значение сигнальной концентрации Функциональные возможности Резервное электропитание от внешнего источника постоянного тока напряжением (12 ± 1,2) В
Коммутация внешних электрических цепей постоянного и переменного тока Управление отсечным клапаном (нормально открытым и нормально закрытым)
СГБ-1-2 Метан - 0,1 % - - +
Окись углерода - 0,01 %
СГБ-1-4,01 Окись углерода - 0,01 % - - +
СГБ-1-4,02 Окись углерода - 0,005 % - - +
СГБ-1-5 Метан - 1 % (20 % НКПР) - - +
СГБ-1-6 Пропан - 0,46 % - - +
СГБ-1-7 Метан - 1 % (20 % НКПР) - - +
Окись углерода - 0,005 %
СГБ-1-2Б Метан - 0,1 % + + +
Окись углерода - 0,01 %
СГБ-1-4,01Б Окись углерода - 0,01 % + + +
СГБ-1-4,02Б Окись углерода - 0,005 % + + +
СГБ-1-5Б Метан - 1 % (20 % НКПР) + + +
СГБ-1-5,01Б Метан - 1 % (20 % НКПР) + + -
СГБ-1-6Б Пропан - 0,46 % + + +
СГБ-1-7Б Метан - 1 % (20 % НКПР) + + +
Окись углерода - 0,005 %
ИРП-1 Источник резервного питания, может быть применен для сигнализаторов газа бытовых СГБ-1 всех исполнений, кроме 1-5,01Б. Время непрерывной работы от аккумуляторов - не менее 8 часов. Значение выходного напряжения постоянного тока 12 ± 1,2 В при токе нагрузки не более 0,1 А и при питании от двух аккумуляторов типа АА - 1,8



Характеристики Значения
СГБ-1-2; СГБ-1-2Б СГБ-1-4,01; СГБ-1-4,01Б СГБ-1-4,02; СГБ-1-4,02Б СГБ-1-5; СГБ-1-5Б СГБ-1-7; СГБ-1-7Б
Поверочный компонент метан окись углерода окись углерода метан метан
Предел допускаемой основной абсолютной погрешности при срабатывании сигнализации в реальных условиях эксплуатации, % ± 0,035 (по метану) ± 0,0035 ± 0,00175 ± 0,35 ± 0,00175 (по окиси углерода)
± 0,0035 (по окиси углерода) ± 0,35 (по метану)
Предел допускаемой абсолютной погрешности при срабатывании сигнализации в реальных условиях эксплуатации, % ± 0,05 ± 0,005 ± 0,0025 ± 0,5 ± 0,0025 (по окиси углерода)
± 0,5 (по метану)
Время срабатывания сигнализатора, с, не более 60 60 60 10 60
