УПЗ-450/3000 установка для проверки простых защит

Установка для проверки простых защит УПЗ-450/3000; УПЗ 450 3000; УПЗ-450-3000; установка УПЗ-450/3000; УПЗ 450 3000; УПЗ-450-3000; купить УПЗ-450/3000; УПЗ 450 3000; УПЗ-450-3000; купить дешевле УПЗ-450/3000; УПЗ 450 3000; УПЗ-450-3000; цена установки УПЗ-450/3000; УПЗ 450 3000; УПЗ-450-3000; технические характеристики УПЗ-450/3000; УПЗ 450 3000; УПЗ-450-3000

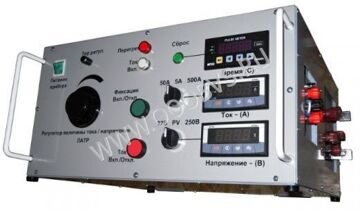

Установка проверки простых защит УПЗ–450/3000 фото

НАЗНАЧЕНИЕ УСТАНОВКИ УПЗ-450/3000

Установка проверки простых защит УПЗ–450/3000 (далее установка) предназначена для наладки и проверки простых релейных защит РЗА, элементов электроавтоматики (реле, контакторов, пускателей и т. П.) а также автоматических выключателей на месте их установки, на электростанциях, подстанциях, промышленных предприятиях или в лабораториях.

Установка выполнена в блочном исполнении, что создает дополнительные удобства при эксплуатации, в своем составе имеет соединительные провода и кабели для подсоединения испытываемых устройств

Установка предназначена для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от +5 до 35 ºС и относительной влажности 80% (при 25 ºС ), а также может использоваться при работах на открытом воздухе при условии исключения попадания на нее водяных брызг и капель

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УПЗ-450/3000

Напряжение питания 220±10% В
Частота питающей сети 50±1% Гц
Максимальный ток потребления питающей сети 50 А
Максимальная потребляемая мощность 10000 В·А
Диапазон измерения и регистрации выходного тока при погрешности измерения менее 1,5% 0,05 - 3000 А
Диапазон измерения и регистрации длительности выходного тока, времени срабатывания дополнительных контактов при при погрешности измерения менее 0,5% 0.01—1000 сек
Порог срабатывания температурной защиты нагрузочного трансформатора 97±5%
Габаритные размеры 480х240х475 мм
Масса прибора без выходных гибких шин не более 36 кг

Спецификация выходных параметров установки УПЗ 450/3000.

ВЫХОД U1: ~250/5 - РЕГУЛИРУЕМОЕ ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Диапазон регулировки выходного напряжения, В 2…..250
Номинальный выходной ток, А 5
Максимальный выходной ток, А 10
Номинальная выходная мощность, кВА, 1,5
Максимальная выходная мощность, кВА 2,5
Дискретность регулировки выходного напряжения при работе с ЛАТРом 2,5 В, не более 0,25
Защита: FU1-Предохранитель проволочный, А 10
ВЫХОД U1: ±250/5 - РЕГУЛИРУЕМОЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА
Диапазон регулировки выходного напряжения, В 2…..250
Номинальный выходной ток, А 5
Максимальный выходной ток, А 10
Номинальная выходная мощность, кВА, 1,5
Максимальная выходная мощность, кВА, 2,5
Дискретность регулировки выходного напряжения при работе с ЛАТРом 2,5 В, не более 0,25
Защита: FU1-Предохранитель проволочный, А 10
ВЫХОД U2: ~32/200 - РЕГУЛИРУЕМЫЕ ПЕРЕМЕННЫЙ ТОК И НАПРЯЖЕНИЕ
Диапазон регулировки выходного напряжения, В 0,2…..32
Номинальный выходной ток при работе с ЛАТРом 2,5 50
Номинальный выходной ток при работе с встроенным ТР, А 100
Максимальный выходной ток при работе с встроенным ТР, А 200
Защита: Автоматический выключатель С40, уставка H.SET измерителя тока MT4W Регулируемая пользователем
ВЫХОД U3:~5/3000--РЕГУЛИРУЕМЫЕ ПЕРЕМЕННЫЙ ТОК И НАПРЯЖЕНИЕ
Диапазон регулировки выходного напряжения, В 0,05…..5
Номинальный выходной ток при работе с ЛАТРом 2,5 А 1000
Номинальный выходной ток при работе с встроенным ТР, А 2000
Максимальный выходной ток при работе с встроенным ТР, А 3000
Защита: Автоматический выключатель С40,уставка H.SET измерителя тока MT4W регулируемая пользователем
