НАЗНАЧЕНИЕ СТЕНДА ПРОВЕРОЧНОГО СП-20

Стенд проверочный СП 20 предназначен для калибровки и проверки вихретоковых датчиков смещений вместе с преобразователями. Стенд СП20 является универсальным и подходит для большинства типов выпускаемых вихретоковых датчиков.
При калибровке датчиков должен использоваться образец, изготовленный из материала объекта контроля. В комплект СП20 входят образцы выполненные из конструкционной стали.

ПРИНЦИП РАБОТЫ СТЕНДА ПРОВЕРОЧНОГО СП-20

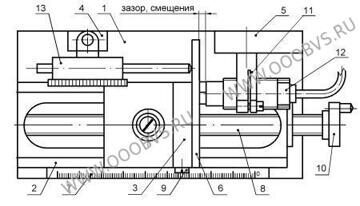

При установке датчиков в соответствии с рисунками 1 и 2, смещение контрольной плиты относительно датчика создается перемещением каретки, при вращении маховичка на ходовом винте суппорта. По шкале индикатора часового типа ИЧ50 производится отсчет параметра смещения.

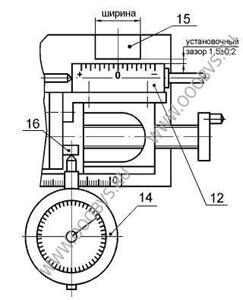

При установке датчиков в соответствии с рисунком 3, смещение датчика относительно пояска создается перемещением каретки, при вращении маховичка на ходовом винте суппорта. По шкале индикатора часового типа ИЧ50 производится отсчет параметра смещения.

Установка зазора между пояском и датчиком производится вращением винта поперечного смещения. По шкале индикатора часового типа ИЧ10 производится контроль установки зазора.

Проверка стенда заключается в проверке индикатора часового типа ИЧ50, как линейного измерителя.

При калибровке датчиков должны использоваться контрольная плита и поясок, изготовленные из материала объекта контроля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТЕНДА ПРОВЕРОЧНОГО СП-20

Параметр	Значение
Диапазон измерения продольного смещения, мм	0 - 120
Диапазон измерения поперечного смещения, мм	0 - 25
Основная погрешность задания смещения, мм	±0,02
Габаритные размеры, мм	250x130x195
Масса, не более, кг	12
