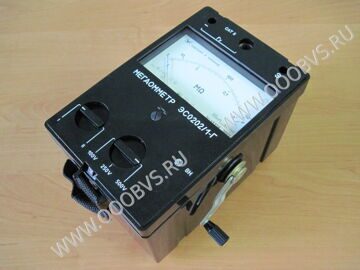

ЭС0202/1Г мегаомметр

ЭС0202/1Г; ЭС0202 1Г; ЭС0202-1Г; мегомметр ЭС0202/1Г; ЭС0202 1Г; ЭС0202-1Г; мегаомметр ЭС0202/1Г; ЭС0202 1Г; ЭС0202-1Г; купить мегомметр ЭС0202/1Г; ЭС0202 1Г; ЭС0202-1Г; купить дешевле ЭС0202/1Г; ЭС0202 1Г; ЭС0202-1Г; назначение мегаомметра ЭС0202/1Г; ЭС0202 1Г; ЭС0202-1Г; технические характеристики ЭС0202/1Г; ЭС0202 1Г; ЭС0202-1Г

НАЗНАЧЕНИЕ МЕГАОММЕТРА ЭС0202/1Г

Мегомметр ЭС0202/1Г предназначен для измерения очень больших (свыше 105 Ом) электрических сопротивлений. Мегаомметры применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов.

При измерении с помощью мегаомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭС0202/1Г

Условное обозначение	Диапазон измерений		Выходное напряжение на зажимах
ЭС0202/1-Г	0-1000 МОм		100±10 В 250±25 В 500±50 В
ЭС0202/2-Г	0-10000 МОм		500±50 В 1000±100 В 25001250 В
Общие
Класс точности, выраженный в виде относительной погрешности по ГОСТ 8.401-80		15
Пределы допускаемых значений основной относительной погрешности равны		± 15 % от измеряемого значения
Пределы допускаемых значений дополнительной погрешности мегаомметров, вызванной протеканием в измерительной цепи токов промышленной частоты 50 мкА для ЭС0202/1-Г и 500 мкА для ЭС0202/2-Г		не должны превышать пределов основной относительной погрешности
Время установления показаний		не превышает 15 с
Режим работы мегаомметра		прерывистый: измерение - 1 мин , пауза - 2 мин
Питание мегаомметров		осуществляется от встроенного электромеханического генератора
Скорость вращения рукоятки генератора		должна быть (120... 144) оборотов в минуту
Мегаомметры сохраняют работоспособность		при температуре окружающего воздуха от минус 30 до плюс 50 °С и относительной влажности 90 % при температуре плюс 30 °С
Габаритные размеры мегаомметров со сложенной ручкой электромеханического генератора		166x130x200 мм
Масса мегаомметра без комплекта шнуров		не более 2,2 кг
Масса комплекта шнуров		не более 0,3 кг

КОМПЛЕКТНОСТЬ

Обозначение документа	Наименование и условное обозначение	Количество, шт.
Ба4.075.001-03 Ба4.165.004 Ба2.722.056 ПС Ба4.075.001 ЭТ Ба2.722.056 ВР	Мегаомметр Комплект шнуров Сумка Паспорт ЭтикеткаВедомость документов для ремонта Ремонтная документация согласно ведомости документов для ремонта	1 1 1 1 1 1 комплект
