НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЦД 9058

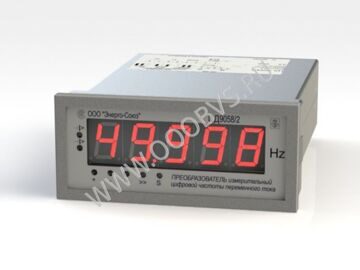

Преобразователи измерительные цифровые частоты переменного тока ЦД 9058 предназначены для измерения частоты переменного тока, отображения результатов измерения на пятиразрядном семисегментном светодиодном индикаторе, передачи результатов измерения с использованием порта RS-485, а также для линейного преобразования в унифицированный выходной сигнал постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Наличие двух встроенных реле (ЦД 9058/1 - ЦД 9058/4, ЦД 9058/9 - ЦД 9058/12, ЦД 9058/17, ЦД 9058/18, ЦД 9058/21, ЦД 9058/22) позволяет осуществить коммутацию внешних цепей при принижении (реле К1) или превышении (реле К2) входным сигналом установленного порога срабатывания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦД 9058

Тип и модиф. прибора	Источник питания	Номинальные значения входного сигнала		Диапазон выходного аналог. сигнала, кОм	Диапазон сопр. нагрузки на аналог. выходе, кОм	Диапазон показаний отсчетного устройства, Гц	Наличие порта RS-485	Наличие двух встр. реле
		Напр., В	Част., Гц
ЦД 9058/1	изм. цепь	100 220	50	0-5	0-3.0	45-55	да	да
ЦД 9058/2	220 В	100
ЦД 9058/3	изм. цепь	100 220		4-20	0-0.5
ЦД 9058/4	220 В	100
ЦД 9058/5	изм. цепь	100 220		0-5	0-3.0			нет
ЦД 9058/6	220 В	100
ЦД 9058/7	изм. цепь	100 220		4-20	0-0.5
ЦД 9058/8	220 В	100
ЦД 9058/9	изм. цепь	100 220		0-5	0-3.0		нет	да
ЦД 9058/10	220 В	100
ЦД 9058/11	изм. цепь	100 220		4-20	0-0.5
ЦД 9058/12	220 В	100
ЦД 9058/13	изм. цепь	100 220		0-5	0-3.0			нет
ЦД 9058/14	220 В	100
ЦД 9058/15	изм. цепь	100 220		4-20	0-0.5
ЦД 9058/16	220 В	100
ЦД 9058/17	изм. цепь	100 220		-	-		да	да
ЦД 9058/18	220 В	100
ЦД 9058/19	изм. цепь	100 220						нет
ЦД 9058/20	220 В	100
ЦД 9058/21	изм. цепь	100 220					нет	да
ЦД 9058/22	220 В	100
ЦД 9058/23	изм. цепь	100 220						нет
ЦД 9058/24	220 В	100

Цвет индикаторов (без указания в заказе - красный):	зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, %	±0.05
Допускаемый ток, коммутируемый каждым реле, А	0.3
Допускаемое напряжение, коммутируемое каждым реле, В	250
Мощность, потребляемая от:
- измерительной цепи, не более, В·А	0.5
- источника питания, не более, В·А	8.0
Габаритные размеры, мм	136x60x201
Масса не более, кг	1.9
Диапазон рабочих температур, °C	от -10 до +50

При заказе необходимо указывать тип и модификацию прибора, номинальное значение входного напряжения.
