НАЗНАЧЕНИЕ КАЛИБРАТОРА Н4-11
Калибратор универсальный Н4-11 обеспечивает воспроизведение напряжения и силы постоянного и переменного тока в широком диапазоне. Предназначен для калибровки (поверки) электроизмерительных приборов (стрелочных), в том числе на месте их установки за счет высокой мобильности прибора и малого времени установления рабочего режима.

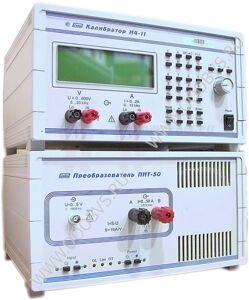

Калибратор Н4-11 обеспечивает воспроизведение напряжения до 600 В и силы тока до 2 А. С блоком преобразователя ПНТ-50 калибратор обеспечивает воспроизведение силы постоянного и переменного тока до 50 А. С катушкой КТ-400 обеспечивает проверку токовых клещей постоянного (до 400 А) и переменного тока (до 250 А). Обеспечивает воспроизведение амплитудно и фазоманипулированных сигналов для проверки устройств ЖД автоматики и сигнализации (в обновленной версии программного обеспечения расширен набор сигналов).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Н4-11
ВОСПРОИЗВЕДЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ
Предел (Uп) | Диапазон воспроизведения в значениях устанавливаемой шкалы, В | Предел допускаемой основной погрешности при Т=Тк±5 °С, ±(% от U + % от Uп), не более | Напряжения шумов и пульсаций на выходе калибратора, мВ | Выходное сопротивление, Ом, не более | Нормальный ток нагрузки, мА, не более | Максимальный ток нагрузки, мА |
0,2 В | 0,00010-0,20009 | 0,1+0,05 | 1 | 0,02 | 5 | 100 |
2 В | 0,2001-2,0009 | 0,05 + 0,01 | 5 | 0,02 | 25 | 100 |
20 В | 02,001-20,009 | 0,05 + 0,005 | 20 | 0,02 | 25 | 100 |
200 В | 020,01-200,09 | 0,1+0,01 | 200 | 0,1 | 25 | 50 |
600 В | 200,1-600,0 | 0,1+0,03 | 1000 | 1 | 5 | 10 |
ВОСПРОИЗВЕДЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
Предел (Uп) | Диапазон воспроизведения в значениях устанавливаемой шкалы, В | Предел допускаемой основной погрешности при Т=Тк±5 °С, ±(% от U + % от Uп), не более | |||||||||||||
10-20 Гц | 20-40 Гц | 0,04- 1.2 кГц | 1.2-10 кГц | 10-20 кГц | 20-33 кГц | ||||||||||
0,2 В | 0,00100-0,20009 | 0,3+0,1 | 0,2+0,1 | 0,2+0,1 | 0,2+0,1 | 0,3+0,1 | 0,5+0,1 | ||||||||
2 В | 0,2001-2,0009 | 0,3+0,02 | 0,2+0,02 | 0,1+0,02 | 0,2+0,02 | 0,3+0,03 | 0,5+0,05 | ||||||||
20 В | 02,001-20,009 | 0,3+0,02 | 0,2+0,015 | 0,1+0,015 | 0,2+0,02 | 0,3+0,03 | 0,5+0,05 | ||||||||
150 В | 020,01-150,09 | 0,3+0,02 | 0,2+0,02 | 0,1+0,02 | 0,2+0,02 | 0,3+0,03 | 0,5+0,05 | ||||||||
600 В | 150,1-600,0 | - | - | 0,3+0,1 | - | - | - | ||||||||
Другие параметры в режиме воспроизведения переменного напряжения | |||||||||||||||
Предел | Постоянная составляющая, мВ, не более | Коэффициент гармоник и шумов, % | Выходное сопротивление, Ом, не более | Нормальный ток нагрузки, мА, не более | Максимальный ток нагрузки, мА | ||||||||||
на частотах, Гц | |||||||||||||||
10-20 | 20-40 | 0,04-10 к | 10-20 к | 20-33 к | |||||||||||
0,2 В | 1 | 0,5 | 0,2 | 0,15 + 0,02-ƒ | 0,03 | 5 | 100 | ||||||||
2 В | 1 | 0,5 | 0,2 | 0,03 | 25 | 100 | |||||||||
20 В | 3 | 0,5 | 0,2 | 0,03 | 25 | 100 | |||||||||
150 В | 25 | 0,5 | 0,2 | 0,3 | 25 | 50 | |||||||||
600 В | 1 | - | 0,3 (до 1 кГц) | - | - | 3 | 5 | 10 |
ВОСПРОИЗВЕДЕНИЕ СИЛЫ ПОСТОЯННОГО ТОКА
Предел (Iп) | Диапазон воспроизведения в значениях устанавливаемой шкалы | Предел допускаемой основной погрешности при Т=Тк±5 °С, ±(% от I + % от Iп), не более | Ток шумов и пульсаций на выходе калибратора, мА | Выходное сопротивление, кОм | Максимальное сопротивление нагрузки, Ом | Максимальное напряжение на нагрузке, В |
20 мА | 00,000 - 20,009 мА | 0,1 +0,01 | 0,01 | 100 | 500 | 3 |
200 мА | 02,001 - 200,09 мА | 0,1 +0,01 | 0,1 | 10 | 50 | 3 |
2000 мА | 0200,01 -2000,9м А | 0,1 +0,01 | 1 | 1 | 5 | 3 |
20 А2) | 02,001 -20,009 А | 0,25 + 0,025 | 50 | 0,1 | 0,5 | 2 |
50 А2) | 20,01 -50,00 А | 0,25 + 0,1 | 150 | 0,1 | 0,1 | 1,5 |
40 А3) | Ах20 | 0,35 + 0,01 | - | - | - | - |
400 А2)3) | Ах20 | 0,5 + 0,025 | - | - | - | - |
ВОСПРОИЗВЕДЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА
Предел (Iп) | Диапазон воспроизведения в значениях устанавливаемой шкалы | Предел допускаемой основной погрешности при Т=Тк±5 °С, ±(% от I + % от Iп), не более | ||||||||
10-20 Гц | 20-1200 Гц | 1,2- 12 кГц | ||||||||
20 мА | 000,00 - 20,009 мА | 0,3 + 0,05 | 0,2 + 0,03 | 0,2 + 0,05 + 0,05-ƒ | ||||||
200 мА | 02,001 - 200,09 мА | 0,3 + 0,05 | 0,2 + 0,03 | 0,2 + 0,05 + 0,05-ƒ | ||||||
2000 мА | 0200,01 - 2000,9 мА | 0,3 + 0,05 | 0,2 + 0,03 | 0,2 + 0,05 + 0,05-ƒ | ||||||
20 А2) | 02,001 -20,009 А | 0,4 + 0,05 | 0,25 + 0,03+ 1,5-ƒ | - | ||||||
50 А2) | 20,01 -50,00 А | 0,4+ 0,1 | 0,25+0,1 + 1,5-ƒ | - | ||||||
40 А3) | Ах20 | - | 0,45 + 0,03 | - | ||||||
200 А2)3) | Ах 10 | - | 0,5+ 0,1 + 1,5-ƒ | - | ||||||
Другие параметры в режиме воспроизведения силы переменного тока | ||||||||||
Предел | Постоянная составляющая, мА | Коэффициент гармоник и шумов, % на частотах, Гц | Выходное сопротивление, кОм | Максимальное сопротивление нагрузки, Ом | Максимальное напряжение на нагрузке В | |||||
10-20 Гц | 20-1200 Гц | 1,2-12 кГц | ||||||||
20 мА | 0,005 | 0,5 | 0,2 | 0,2+0, Iƒ | 50** | 500 | 2 | |||
200 мА | 0,05 | 0,5 | 0,2 | 0,2+0, Iƒ | 5** | 50 | 2 | |||
2000 мА | 0,5 | 0,5 | 0,2 | 0,2+0, Iƒ | 0,5** | 5 | 2 | |||
20 А* | 15 | 0,5 | 0,2+2-ƒ | - | 0,025** | 0,5 | 1,5 | |||
50 А* | 50 | 0,5 | - | 0,025** | 0,05 | 1 | ||||
Примечание - U и I - установленное значение напряжения и тока, Uп и Iп — конечное значение установленного предела напряжения и тока, ƒ - частота в килогерцах.
1) Воспроизведение с помощью преобразователя ПНТ-50.
2) На частоте 50 Гц.
3) С помощью токовой катушки КТ-400 (10 и 20 витков).
Диапазон н погрешность воспроизведения манипулированных сигналов | |||
Предел (Uп или Iп) | Диапазон воспроизведения в значениях устанавливаемой шкалы | Предел допускаемой основной погрешности при Т=Тк±5 °С, ±(% от U + % от Uп) или ±(% от I + % от Iп), не более | |
Воспроизведение напряжения постоянного тока | |||
0,2 В | 0,00200 - 0,20009 В | 1+0,5 | |
2 В | 0,2001 - 2,0009 В | 0,5 + 0,05 | |
20 В | 02,001 - 20,009 В | 0,5 + 0,05 | |
200 В | 020,01 - 200,09 В | 0,5+ 0,1 | |
Воспроизведение напряжение переменного тока на частотах | |||
20 Гц - 10 кГц | 10-33 кГц | ||
0,2 В | 0,00100 - 0,20009 В | 1 +0,15 | 1,5+0,1 |
2 В | 0,2001 - 2,0009 В | 1 +0,1 | 1,5+0,1 |
20 В | 02,001 - 20,009 В | 1 +0,1 | 1,5+0,1 |
150 В | 020,01 - 150,09 В | 1 +0,1 | 1,5+0,1 |
Воспроизведение силы постоянного тока | |||
20 мА | 00,100 - 20,009 м А | 0,5+ 0,1 | |
200 мА | 02,001 - 200,09 мА | 0,5+ 0,1 | |
2000 мА | 0200,01-2000,9 мА | 0,5+ 0,1 | |
20 А1) | 02,001 -20,009 А | 1+0,1 | |
50 А1) | 20,010 - 60,000 А | 1+0,1 | |
Воспроизведение силы переменного тока на частотах | |||
20- 1200 Гц | 1,2- 12 кГц | ||
20 мА | 00,010 - 20,009 мА | 0,5+0,1 | 0,5+0,1 + 0,05-ƒ |
200 мА | 02,001 - 200,09 мА | 0,5+0,1 | 0,5+0,1 + 0,05-ƒ |
2000 мА | 0200,01 - 2000,9 мА | 0,5+0,1 | 1 +0,1 + 0,05-ƒ |
20 А1) | 02,001 -20,009 А | 1 +0,1 + 1,5-ƒ | - |
50 А1) | 20,010 - 60,000 А | 1 +0,1 + 1,5-ƒ | - |
Примечание: И – импульс (установленный уровень включен), П - пауза (установлены й уровень выключен. 1) Воспроизведение с помощью преобразователя ПНТ-50 |
Режим | Обозначение | Частота или период | Заполнения |
Масшт коэфф |
|||||
Контроль (установка) амплитуды импульсов постоянного тока и уровня сигнала несущей частоты переменного тока | «M0» | Выключено | 100% (постоянно включено) |
1 |
|||||
Симметричный периодический сигнал | «M1» | 8 Гц±0.5 % | 50±0.25 % |
0.7071 |
|||||
«M2» | 12Гц±0.5 % | 50±0.25 % |
0.7071 |
||||||
Кодо-импульсная последовательность: код «З» | «M3» | 1.86±0.02 с (0.538 Гц ±1 %) | И | П | И | П | И | П |
- |
0.35±0.01 с | 0.12±0.01 с | 0.24±0.01 с | 0.12±0.01 с | 0.24±0.01 с | 0.79±0.01 с | ||||
Кодо-импульсная последовательность: код «Ж» | «M4» | 1.86±0.02 с (0.538 Гц ±1 %) | И | П | И | П |
- |
||
0.35 ±0.01 с | 0.12 ±0.01 с | 0.6 ±0.01 с | 0.79 ±0.01 с | ||||||
Кодо-импульсная последовательность: код «КЖ» | «M5» | 1.86±0.02 с (0.538 Гц ±1 %) | И | П | И | П |
- |
||
0.3 ±0.01 с | 0.63 ±0.01 с | 0.3 ±0.01 с | 0.63 ±0.01 с |
Потребляемая мощность - не более 120 BA (Н4-11) и 250 ВА (ПНТ-50)
Время прогрева - не более 5 мин.
Габаритные размеры корпуса: 291x176x259.
Масса - менее 6 кг (Н4-11) и не более 7 кг (ПНТ-50).
