Установка испытательная УИ-100 была произведена и поставлена заказчику в четвертом квартале 2019г., товар имеет действующий сертификат (декларация о соответствии ТР ТС) и доступен к заказу в 2020г.

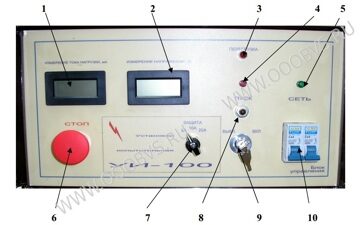

  Установка испытательная УИ-100 фото

1. Измерительный прибор РА 1 «Измерение тока нагрузки, мА»
2. Измерительный прибор PV1 «Измерение напряжения, кВ»
3. Светодиод «ПЕРЕГРУЗКА» VH1
4. Сигнальная лампа «ПУСК» HL2
5. Сигнальная лампа «СЕТЬ» HL1
6. Кнопка «СТОП».
7. Переключатель порога срабатывания защиты S4
8. Кнопка «ПУСК»
9. Выключатель со спецключём S3
10. Автоматы «СЕТЬ».


НАЗНАЧЕНИЕ УСТАНОВКИ УИ-100

Установка испытательная УИ-100 предназначен для испытания изоляции оборудования синусоидальным электрическим напряжением частотой 50 Гц.
Установка рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УИ-100

Напряжение питающей сети однофазного переменного тока 220 ± 11 В
Параметры установки на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети:
 - наибольшее рабочее напряжение (действующее значение)
 - наибольший рабочий ток (действующее значение)



100 Кв


40 мА
Приведенная погрешность измерения выходного напряжения и тока не более 3 %
Габаритные размеры
Масса

КОМПЛЕКТНОСТЬ

Наименование Кол.
Блок управления 1
Трансформатор регулировочный
TDGC 2 – 5 (РНО)
1
Трансформатор высоковольтный ИОМ-100/16
с короткозамыкателем КЗМК-100
1
Комплект проводов и кабелей 1
Светильник сигнальный красный 1
Выключатель блокировочный 1
Установка испытательная УИ-100. Руководство по эксплуатации. УИ-100.12.00.00 РЭ. 1
