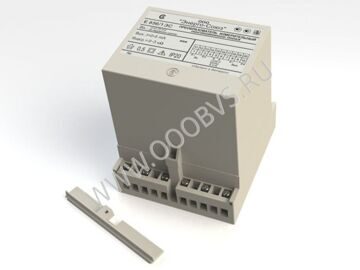

Е856ЭС измерительный преобразователь постоянного тока

Измерительный преобразователь постоянного тока Е856ЭС; Е 856ЭС: Е-856ЭС; преобразователь тока Е 856-ЭС; Е-856-ЭС: Е-856-ЭС; купить преобразователь Е856 ЭС; Е 856 ЭС: Е-856 ЭС; купить дешевле Е856ЭС; Е 856ЭС: Е-856ЭС; цена преобразователя Е856-ЭС; Е 856-ЭС: Е-856-ЭС; описание Е856 ЭС; Е 856 ЭС: Е-856 ЭС; назначение Е856ЭС; Е 856ЭС: Е-856ЭС; технические характеристики Е856ЭС; Е 856ЭС: Е-856ЭС

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е856ЭС

Преобразователи измерительные постоянного тока Е 856ЭС предназначены для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока.

Область применения: могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Измерительные преобразователи Е 856ЭС предназначены для непосредственного включения или для включения от наружных шунтов с номинальным значением выходного напряжения 75 мВ.

Измерительные преобразователи с наружными шунтами предназначены для включения в цепи с рабочим напряжением, не превышающим 1000 В.

По числу преобразуемых электрических величин измерительные преобразователи могут изготавливаться как одноканальными, так и двухканальными, в зависимости от заказа потребителя.

Одноканальные измерительные преобразователи по заказу потребителя могут иметь один, два или три выхода с одинаковыми параметрами сигнала по каждому выходу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е856ЭС

Тип и модификация	Диапазон измерений входного сигнала	Выходной сигнал			Диапазон измерения сопротивления нагрузки, кОм	Пульсация входного сигнала, %
		Диапазон изменения	Номин. значение	Время установления, мс
Е 856/1ЭС	0 – 75 мВ	0 – 5 мА	5 мА	500	0 – 3	до 15
Е 856/21ЭС				5
Е 856/2ЭС	0 – 75 мВ	0 5 В	5 В	500	1 – 100
Е 856/22 ЭС				5
Е 856/3 ЭС	±75 мВ	±5 мА	5 мА	500	0 – 3
Е 856/23ЭС				5
Е 856/4ЭС	±75 мВ	±5 В	5 В	500	1 – 100
Е 856/24 ЭС				5
Е 856/5ЭС	0 – 75 мВ	0 5 мА	5 А	500	0 – 3	до 100
Е 856/6 ЭС		4 20 мА или 0 20 мА	20 мА	500	0 – 0.5
Е 856/7ЭС	0 – 75 мВ	4 20 мА или 0 20 мА	20 мА	500	0 – 0.5	до 15
Е 856/27ЭС				5
Е 856/8ЭС	±75 мВ	4 – 12 – 20 мА или 0 - 10 – 20 мА		500
Е 856/28ЭС				5
Е 856/9ЭС	0 – 5 мА	4 – 20 мА или 0 – 20 мА		500
Е 856/29ЭС				5
Е 856/10ЭС	4 – 20 мА	0 - 5 мА	5 мА	500	0 – 3
Е 856/30ЭС				5
Е 856/11ЭС	0 – 20 мА	0 – 5 мА		500
Е 856/31ЭС				5
Е 856/12ЭС	4 – 20 мА	0 - 20 мА	20 мА	500	0 – 0.5
Е 856/32ЭС				5
Е 856/13ЭС	0 – 20 мА	4 20 мА или 0 - 20 мА		500
Е 856/33ЭС				5
Е 856/14ЭС	±5 мА	4 - 12 - 20 мА или 0 - 10 – 20 мА		500
Е 856/34ЭС				5
Е 856/15ЭС	0 – 5 мА	0 – 5 мА	5 мА	500	0 – 3
Е 856/35ЭС				5
Е 856/16ЭС	±5 мА	±5 мА		500
Е 856/36ЭС				5
Примечания: Для измерительных преобразователей с временем установления выходного сигнала 500 мс пульсация выходного сигнала не более 75 мВ для измерительных преобразователей с номинальным значением 5 мА, 5 В и не более 50 мВ для измерительных преобразователей с номинальным значением 20 мА, на максимальном сопротивлении нагрузки; Для измерительных преобразователей с временем установления выходного сигнала 5 мс пульсация выходного сигнала не более 200 мВ для измерительных преобразователей с номинальным значением 5 мА, 5 В и не более 140 мВ для измерительных преобразователей с номинальным значением 20 мА, на максимальном сопротивлении нагрузки.

Пределы допускаемой основной погрешности, %	±0.5
Питание осуществляется от источника напряжения переменного тока 220 В частотой 50 ±5 Гц.
Мощность, потребляемая от:
- измерительной цепи (по каждому каналу для многоканальных измерительных преобразователей), не более, В·А	0.001
- источника питания, не более:
- для одноканальных, В·А	5.0
- для двухканальных, В·А	6.0
Габаритные размеры не более, мм	110x125x132
Масса не более, кг	1.0
Диапазон рабочих температур, °C	от -30 до +60

При заказе необходимо указать тип, модификацию, диапазон изменения выходного сигнала, число выходов (для одноканальных измерительных преобразователей) или число каналов преобразования.
